n 覆有 ASA膜的 PVC片材

PVC片材主要由 PVC樹(shù)脂組成。

PVC片材的加工方式主要是擠出成型。

PVC片材具有很好的拉伸性能和延展性能，但受熱容易變形，抗紫外線很差，在戶外 容易老化。 ASA是一種由丙烯腈（Acrylonitile) 、苯乙烯（Styrene) 、丙烯酸橡膠（Acrylate) 組成的三元聚合物，屬于抗沖改性樹(shù)脂，其作為共擠原材料應(yīng)用 于 PVC彩色共擠型材市場(chǎng)，具有優(yōu)異的耐候性，因此是戶外建筑材料的***。

n 傳統(tǒng)覆膜技術(shù)

        共擠成型是一種主要的復(fù)合材料制品成型加工技術(shù)，其通過(guò)采用兩臺(tái)或多臺(tái)擠 出機(jī)，將幾種不同特性的聚合物材料粘結(jié)在一起，在一個(gè)機(jī)頭中成型，從而得到復(fù)合材料制品。

目前，一般采用共擠成型工藝將耐候性的 ASA塑膠與硬質(zhì) PVC 片材一起共擠覆膜成型，通常采用共擠合流的工藝方式進(jìn)行材料成型。該工藝 中，主機(jī)擠出 PVC，輔機(jī)擠出帶色彩的 ASA，兩機(jī)同吋擠出在擠塑模頭內(nèi)（共擠 層 ASA在主機(jī) PVC上口）合流成型。當(dāng)大面積生產(chǎn)吋，由于供給面較寬，中間部 分和兩邊部分的厚度很難保持厚度一致，**終導(dǎo)致產(chǎn)品 ASA基膜分布不均，使產(chǎn)品耐候性、抗紫外線不均衡，長(zhǎng)期會(huì)直接降低產(chǎn)品的理化特性。導(dǎo)致產(chǎn)品易 碎裂、抗風(fēng)壓系數(shù)低，存在安全隱患，影響產(chǎn)品使用壽命；其顏色退色也不一 致，影響視覺(jué)效果，不美觀，在換顏色吋，需要停機(jī)清理螺桿，造成原料浪費(fèi) ，耗能耗吋，不能連續(xù)生產(chǎn)。

n 解決方案

獲得 AS A膜；

將所述 ASA膜固定在覆膜機(jī)架裝置上，通過(guò)雙滾壓覆技術(shù)將所述 ASA膜熱壓粘 覆于從擠塑模頭擠出的 PVC片材表面，得到覆有所述 ASA膜的 PVC片材的預(yù)制品 ；其中，所述 PVC片材溫度為 100-250°C;

將覆有所述 ASA膜的 PVC片材的預(yù)制品牽引至定型機(jī)，并模壓成型。

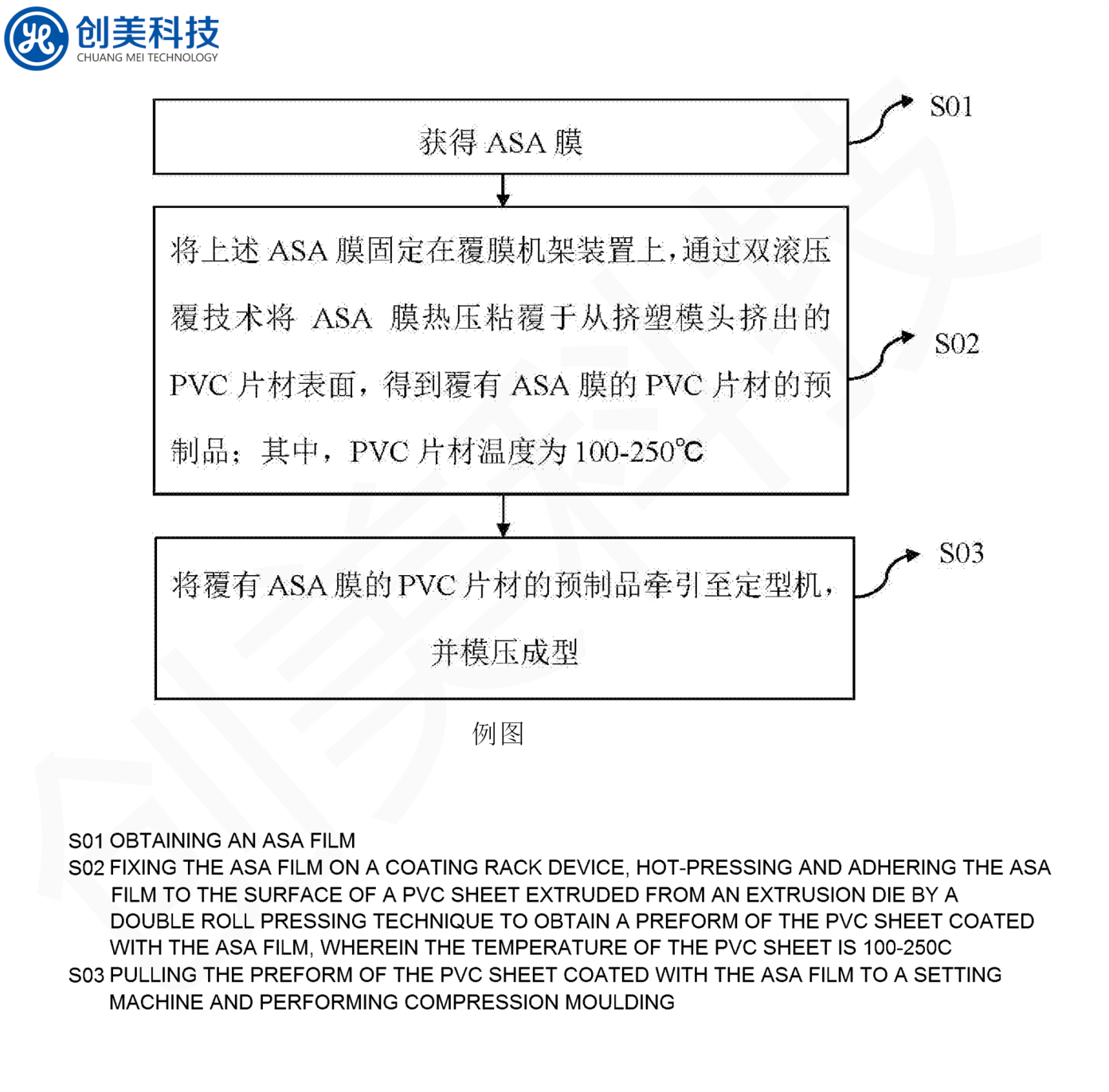

（如下圖所示）

n 應(yīng)用優(yōu)勢(shì)

（1） 該方法利用現(xiàn)有的 ASA膜，直接粘附于從擠塑模頭擠出的 PVC片材表面，通 過(guò)剛擠出的 PVC片材的溫度和雙滾壓紋及后續(xù)模壓成型的壓力，將 ASA膜牢牢粘 附于 PVC片材，能夠有效保證 ASA膜的厚度一致性、均勻性，不易使 ASA膜脫離 片材，**終提高了產(chǎn)品使用壽命。

（2） 由于 ASA膜粘附于 PVC片材過(guò)程中，不使用任何粘合擠（膠水），因此該工 藝環(huán)保，能有效節(jié)省原材料，且在出膜以后即開(kāi)始?jí)焊?，有效降低耗能，?jié)能。

（3） 原有共擠成型工藝中，同時(shí)使用2個(gè)以上擠出機(jī)，耗能大，生產(chǎn)成本過(guò)高，而 且在更換 ASA共擠層顏色吋，必需要對(duì)共擠機(jī)進(jìn)行清洗，而本方法在更換 ASA基膜顏色吋，無(wú)需清洗 PVC片材擠出機(jī)，不影響其連續(xù)生產(chǎn)性，減少了物料的浪費(fèi)，節(jié)約了吋間，可有效降低成本、提高生產(chǎn)效率。

（4） 本文提供的覆有 ASA膜的 PVC片材，因 ASA膜直接粘附于從擠塑模頭擠出的 PVC片材表面，通過(guò)剛擠出的 PVC片材的溫度和雙滾壓紋及后續(xù)模壓成型的壓力 ，將 ASA膜牢牢粘附于 PVC片材，所以 ASA膜的厚度一致性、均勻性得到很大提高，**終提高了其使用壽命。
